침관

자침을 할 때 특히 장침을 사용할 때 침관을 사용하면 자침이 편리하기 때문에 가끔 사용하는 경우가

있다.  침관의 기능은 자침시 침의 움직임을 제한해서 보다 자침을 쉽게 할 수 있도록 보조하는 것으로

정의할 수 있다.

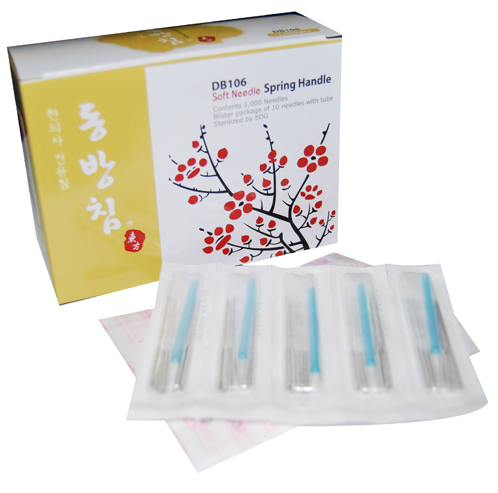

그림에서 반짝이는 것이 스테인리스 스틸 침이고

파란색이 플라스틱 침관이다. 침관은 대롱 형태로 되어있어서 침관안에다 침을 넣은 후 자침을 하는 방식을 취한다.



그런데 침관을 사용하면 불편한 점도 있는데 대롱 형태로 되어있어 침을 깊게 찌를 수 없다는 점이다.

침을 깊게 찌르려면 침관에 침을 넣은 후 얕게 자침을 하고, 다시 침관을 빼서 침을 더욱 깊게 찌르는 방식을 취해야 하는데 짧은 침을 사용할 때에는 큰 지장이 없으나 긴 침을 사용할 때에는 얕게 자침이 된 상태에서 더욱 깊게 찌르다보면 침의 길이 때문에 침이 휘어지기 때문이다.







즉 침의 움직임을 제한하기 위해서는 침관을 사용해야 하지만, 침을 깊이 찌르기 위해서는 침관이 없어야 하는 모순이 발생한다. 이러한 모순을 해결한 새로운 침관이 개발되었는데 트리즈로 역 유추하면 40가지 발명원리 중 15번 자유도 증가를 적용한 것에 해당한 것이다.



현재 침관은 일자형 대롱 형태로 되어있는데, 이를 자바라 형태 대롱(flexible tube)형으로 구조 변경 하였다. 이렇게 모양을 변경시킴으로 침의 움직임을 제한하면서도 깊이 자침이 가능하게 되었다.

호주에서 개발되어 특허 출원도 되어있다고 하는데, 관련 이미지를 찾는 데에는 실패..
